HMI设置
在Max界面左上角，单击 HMI设置 即可编辑HMI界面。
操作界面

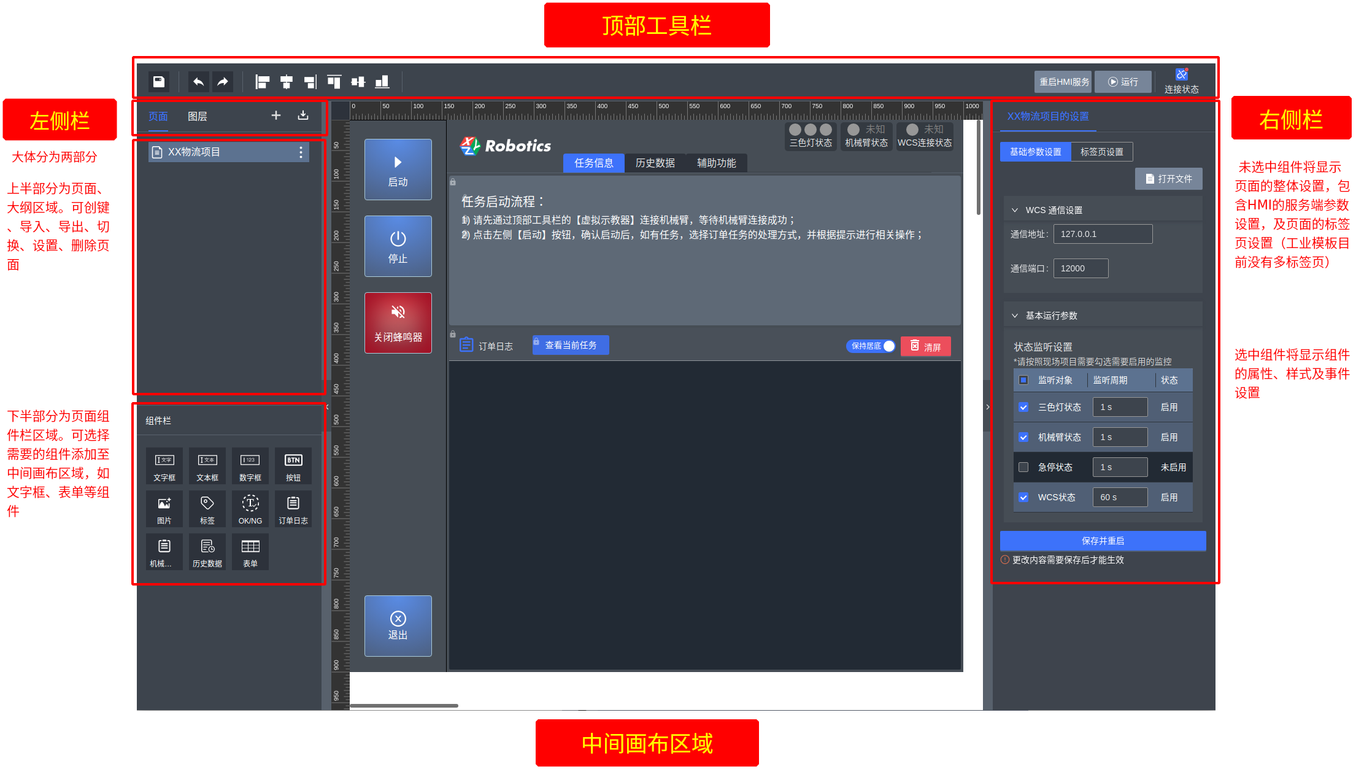

HMI设置 界面分为以下四个部分：工具栏、左边栏、右边栏，以及画布区，如下图所示。
工具栏：位于界面顶部，包含了一些HMI设置中的基本功能，如保存，组件的对齐、撤销、恢复，重启HMI服务、运行、连接状态等。
左边栏：位于界面左侧，包含界面和图层的设置，可以创建、导入、导出HMI界面，也可以选择需要的组件。
右边栏：位于界面右侧，包含基本参数和标签页设置，可设置HMI的服务端参数、页面的标签，也可显示在画布区选中的组件的属性、样式及事件设置等。
画布区：位于界面中间，可编辑HMI界面布局。
新建页面
使用HMI时需要创建HMI页面，操作步骤如下。
单击左侧栏的

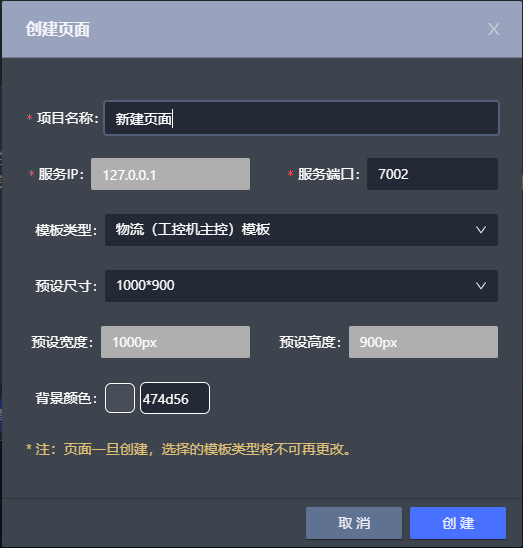

，弹出 创建页面 窗口，如下图所示。
在 创建页面 窗口设置页面基本信息，带有红色型号的字段为必填项，根据实际需求填写即可。
提示
请事先确认好项目类型，保证工业或物流项目的类型无误。一旦创建，则模板类型不可更改。如无法确认项目类型，选择默认模板即可。
创建好之后可单击 组件栏 中的组件类型，将其添加至画布区域。在画布区域中，可拖拽组件以调整布局，并设置组件属性。
设置完成后，可单击左上角的
保存设置。
